點擊圖片放大商品名稱:

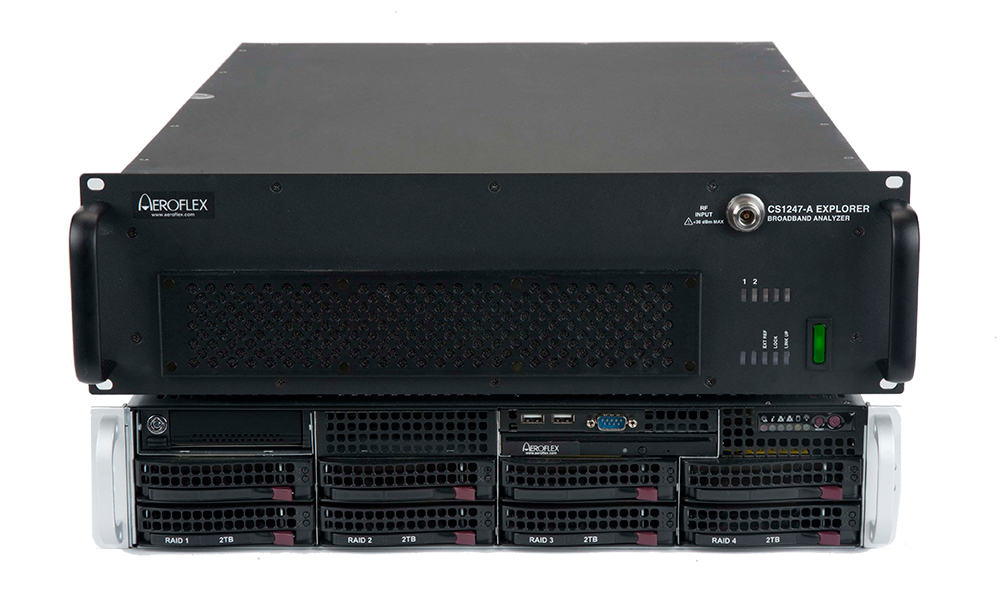

Explorer CS1247-A寬帶信號分析儀和錄像機
Explorer CS1247-A寬帶信號分析儀和錄像機
詳細介紹:
概觀
CS1247-A寬帶信號分析儀和錄像機系列提供最廣泛的帶寬和最深的內存RF /基帶信號分析儀。BSA將寬帶RF下變頻器，寬帶寬高動態範圍ADC和高速內存與強大的基於DSP的信號分析軟件相結合。資源管理器的寬帶記錄功能使得查找，記錄和分析感興趣的信號變得簡單。DSP軟件分析實時信號輸入和捕獲到BSA信號存儲器中的信號。數字採集和處理實現最高的保真度，準確性和可重複性。記錄在內存中的信號可以保存到板載存儲器中或通過網絡傳輸。記錄的信號可以導入Aeroflex的寬帶信號發生器並重播。
應用包括：
● 雷達
● 通訊
● EW / ECM
● 頻譜監測
● EME
多線程系統應用軟件允許信號採集同時分析信號，在同一信號空間上提供時間，頻率和調製測量的緊密關聯。
出口管制： 根據“國際軍火管理條例”（ITAR），本產品受控出口。在美國出口該產品之前，需要美國國務院的許可證。
出口警告： Aeroflex的軍事產品根據“國際武裝力量條例”（ITAR）被控制出口，不得出售或提出或出售給某些國家，包括：白俄羅斯，緬甸，中國，古巴，海地，伊朗，利比里亞，利比亞，北韓，索馬里，敘利亞，蘇丹和越南。有關完整的信息，請參閱ITAR 126.1。
特徵
操作規範 |
|
射頻範圍 | 2-6000 MHz |
滿量程輸入功率 | +25到-30 dBm |
瞬時IF帶寬 | 70 MHz或400 MHz |
記錄帶寬 | 400，70，42，21，...，MHz-41kHz; 2的因素 |
信號RAM | 32 GB |
基於磁盤的存儲 | 8TB RAID |
應用程序軟件 | 分析和控制 |
GPS（時間和地點） | GPS天線或IRIG-B |
尺寸 | 5U（2U + 3U）機架安裝 |
選項 | 發電機通道 |
銷售表
| 標題 | 版本/ 部件號 | 日期 | 連絡我們 |
| Explorer - CS1247寬帶信號分析儀銷售表 | 第1期 | 2015年9月9日 |  |
技術數據
| 標題 | 版本/ 部件號 | 日期 | 連絡我們 |
| Explorer CS1247寬帶信號分析儀數據表 | 問題1 | 2015年9月9日 | |
軟體
Aeroflex BSA系列儀器採用強大而靈活的數據分析和可視化工具，用於在頻率，時間和調製域上同時繪製信號。測量和分析軟件包包括數字頻譜分析，信道化信號功率和ACPR，數字解調，雷達脈衝參數和衛星下行鏈路參數化。
掃描頻譜分析儀（SSA）是傳統掃描頻譜分析儀圖案化的應用。 SSA提供基本控制，以執行系統的任何部分或全部可調RF範圍的頻率掃描。它提供控制以允許調整起始和停止頻率，分辨率帶寬和參考電平。SSA還提供了一個頻譜圖顯示，以說明接收頻譜隨時間的變化
分析軟件的多線程設計允許同時分析具有多個分析功能的信號，從而在同一信號空間上提供時間，頻率和調製測量的緊密關聯。參數可以繪製在條形圖上，實時分析並保存到磁盤。
出口管制：根據“國際軍火管理條例”（ITAR），本產品受控出口。在美國出口該產品之前，需要美國國務院的許可證。
出口警告：Aeroflex的軍事產品根據“國際武裝力量條例”（ITAR）被控制出口，不得出售或提出或出售給某些國家，包括：白俄羅斯，緬甸，中國，古巴，海地，伊朗，利比里亞，利比亞，北韓，索馬里，敘利亞，蘇丹和越南。有關完整的信息，請參閱ITAR 126.1。
