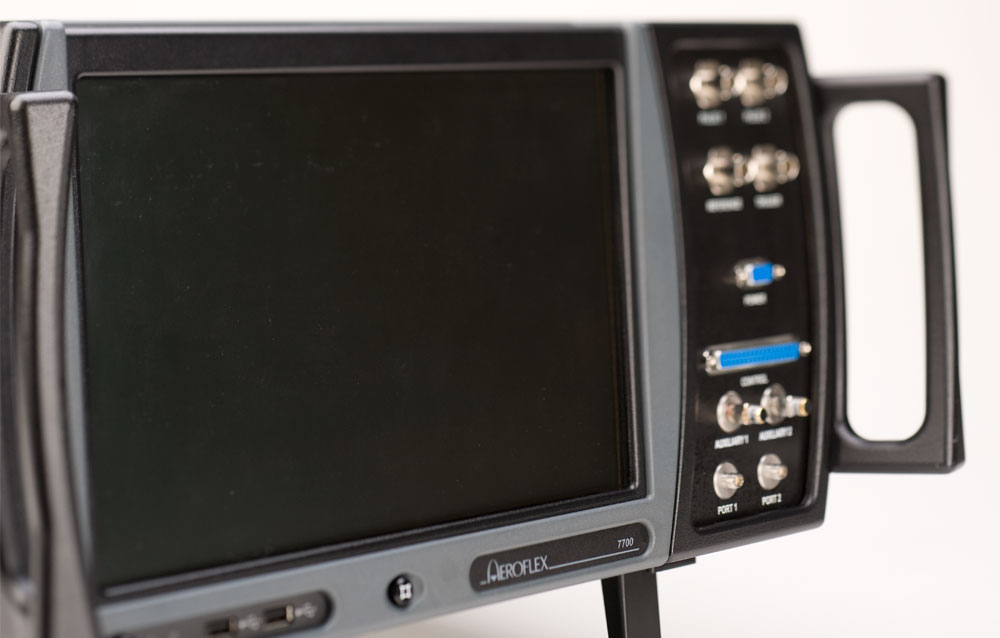

7700集成微波測試解決方案

概觀

7700是一個完整的自動化測試系統，佔地面積非常小。該解決方案包括一個名為Aeroflex Measurement Console（AMC）的全功能測試執行程序。使用基本模型提供的生產測試序列，7700包括模擬以下儀器功能的功能：

•  ● 矢量信號發生器
•  ● 頻譜分析儀
•  ● 矢量網絡分析儀
•  ● 示波器
•  ● 功率計
•  ● 頻率計數器
•  ● 噪音數字表
•  ● 微波轉換分析儀
•

7700不只是更換測試設備。它是一個完全集成的ATE解決方案，具有控制生產測試的所有方面的能力，包括DUT，遠程開關硬件，熱室等。

特徵

完整的RF測試環境

•  ● 隨時準備用全功能的執行和開發環境進行測試
•  ● 全套常見射頻測量
•  ● 完全集成的被測設備（DUT）控制和電源
•  ● 完全集成控制外圍設備，如溫室
•  ● 架構支持ATE

複雜設備測試能力

•  ● 頻率範圍1 MHz至6 GHz（可擴展至5 GHz）
•  ● 完整的測量套件包括用於全面表徵器件（如LNA，VCO和收發器模塊）的S參數
•  ● 測量中內置的器件狀態的控制

真正的合成建築

•  ● 為所有的刺激和響應功能使用一套通用的硬件
•  ● 比傳統的“機架和堆垛”儀器小的佔地面積
•  ● 成熟的系統級校準方案
•  ● 與完全基於儀器的測試系統相比，降低了硬件成本
•  ● 新功能可以以低成本遞增增加，對現有測量序列影響不大

產品規格

•  ● 頻率範圍：1MHz-6GHz
•  ● RF調製BW：90 MHz
•  ● 頻率切換時間：<1毫秒
•  ● 輸出功率：> 100 dB
•  ● 相位噪聲（20KHz偏移）：-115dBc / Hz
•  ● 殘留噪音底層：<-120 dBm
•  ● 總動態範圍：90 dB
•  ● DANL（1 Hz res帶寬）
•  ● 1至1 GHz：-164 dBm / Hz
•  ● 1至3 GHz：-159 dBm / Hz
•

文學

標題	版本/ 部件號	日期	聯絡我們
7700集成多狀態測試解決方案		06-16-2017
7700集成多態測試解決方案手冊	問題1  3000FL	06-18-2015
合成測試系統產品功能	問題2  3050DS	04-29-2014

數據表

標題	版本/ 部件號	日期	聯絡我們
7700數據表	問題1  3000DS	08-19-2016
