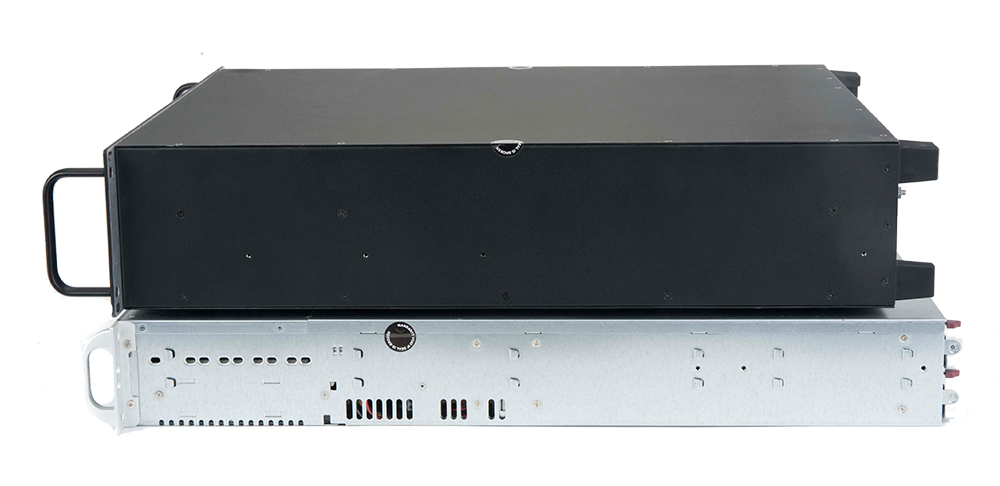

點擊圖片放大Explorer CS1247-18AG寬帶信號分析儀和發生器
Explorer CS1247-18AG寬帶信號分析儀和發生器
概觀
CS1247-18AG寬帶信號分析儀和發生器系列在單個封裝中提供CS1247-18A和CS1247-18G的操作功能。BSAG結合了寬帶射頻上下變頻器，寬帶寬高動態範圍ADC和DAC以及高速內存，具有強大的基於DSP的信號分析和數據生成軟件。Explorer的寬帶操作能力使查找，記錄，分析，創建和生成感興趣的信號變得簡單。DSP軟件分析實時信號輸入和捕獲到BSA信號存儲器中的信號。數字採集和生成實現了最高的保真度，準確性和可重複性。記錄在內存中的信號可以保存到板載存儲器中或通過網絡傳輸。記錄的信號可以導入到Aeroflex'
多線程系統應用軟件允許信號採集和產生信號，在相同的信號空間上提供時間，頻率和調製測量的緊密相關性。
出口管制：根據“國際軍火管理條例”（ITAR），本產品受控出口。在美國出口該產品之前，需要美國國務院的許可證。
出口警告： Aeroflex的軍事產品根據“國際武裝力量條例”（ITAR）被控制出口，不得出售或提出或出售給某些國家，包括：白俄羅斯，緬甸，中國，古巴，海地，伊朗，利比里亞，利比亞，北韓，索馬里，敘利亞，蘇丹和越南。有關完整的信息，請參閱ITAR 126.1。
特徵
操作規範 | 輸入 | 產量 |
射頻範圍 | 2-18000 MHz | 10-18000 MHz |
全功率 | +15〜-10dBm | -10至-45 dBm |
瞬時中頻帶寬 | 70 MHz或400MHz | 70 MHz或400MHz |
操作帶寬 | 400，70，42，21，... MHz-41kHz; 因素2 | 400，70，42，21，... MHz-41kHz; 因素2 |
信號RAM | 32 GB | 32 GB |
基於磁盤的板載存儲 | 8TB RAID | |
應用程序軟件 | BSA和SSA | VSP和VSS |
GPS（時間和位置） | GPS天線或IRIG-B | |
尺寸 | 7U（2U + 3U + 3U）機架安裝 | |
軟體
Aeroflex BSAG系列儀器採用強大而靈活的數據分析和可視化工具，可同時繪製頻率，時間和調製域中的信號。測量和分析軟件包包括數字頻譜分析，信道化信號功率和ACPR，數字解調，雷達脈衝參數和衛星下行鏈路參數化。
矢量信號模擬器（VSS）軟件為通用數字和模擬信號創建信號文件。這些信號類型中的任何一種可以在時間上被門控或突發，並且跳頻不頻繁。可以導入實時信號，並結合數字生成的信號，然後在BSG上播放。可以在包括熱噪聲，相位噪聲，通帶幅度和相位失真的信號中添加損傷。VSS軟件提供混合信號和損傷的任何組合以產生復雜信號環境的獨特能力。Aeroflex的矢量信號播放器（VSP）軟件提供簡單的信號文件選擇控制，輸出頻率和功率控制。
出口管制： 根據“國際軍火管理條例”（ITAR），本產品受控出口。在美國出口該產品之前，需要美國國務院的許可證。
出口警告： Aeroflex的軍事產品根據“國際武裝力量條例”（ITAR）被控制出口，不得出售或提出或出售給某些國家，包括：白俄羅斯，緬甸，中國，古巴，海地，伊朗，利比里亞，利比亞，北韓，索馬里，敘利亞，蘇丹和越南。有關完整的信息，請參閱ITAR 126.1。
