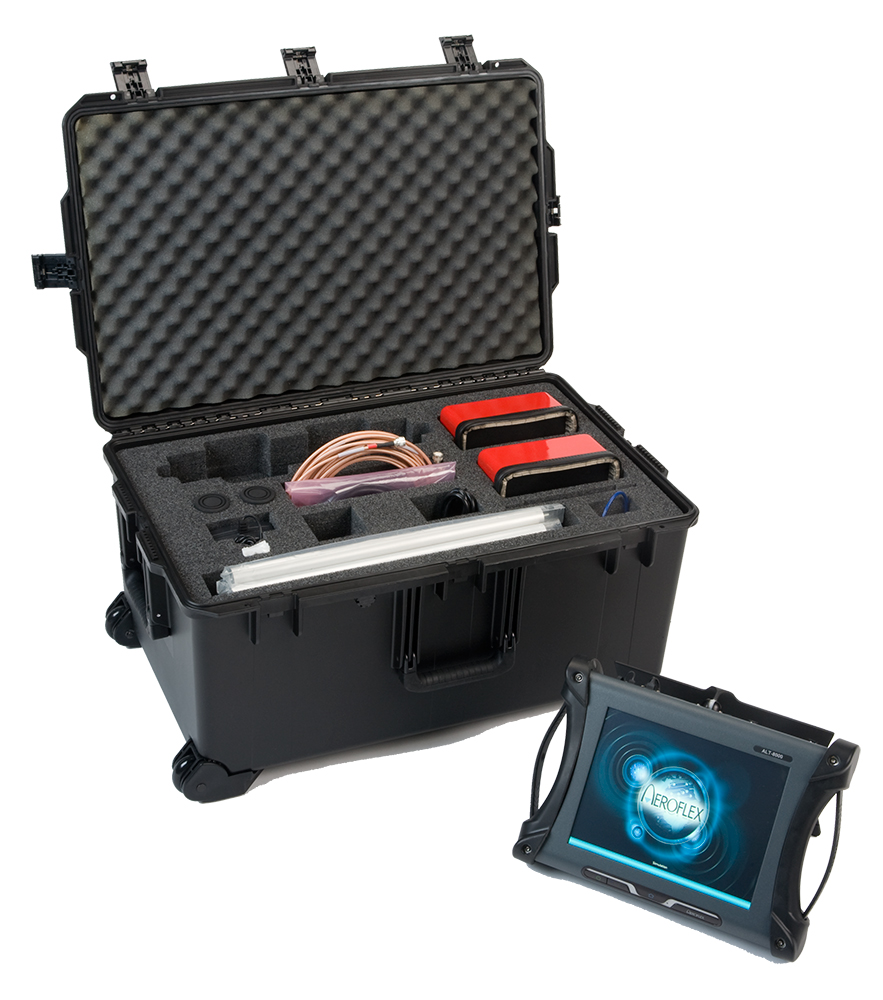

ALT-8000 FMCW 脈衝無線電高度表飛行線測試儀

概觀

Aeroflex的ALT-8000是世界上第一個也是唯一的基於RF的便攜式無線電高度計飛行測試儀。重約10磅。（4.5公斤），採用12寸彩色觸摸屏，使用方便。ALT-8000是用於4.3 GHz FMCW（調頻連續載波）無線電高度計和脈衝無線電高度計的通用測試儀。該模擬器也被設計為可升級的軟件。有關軍事應用，請參見ALT-8015。

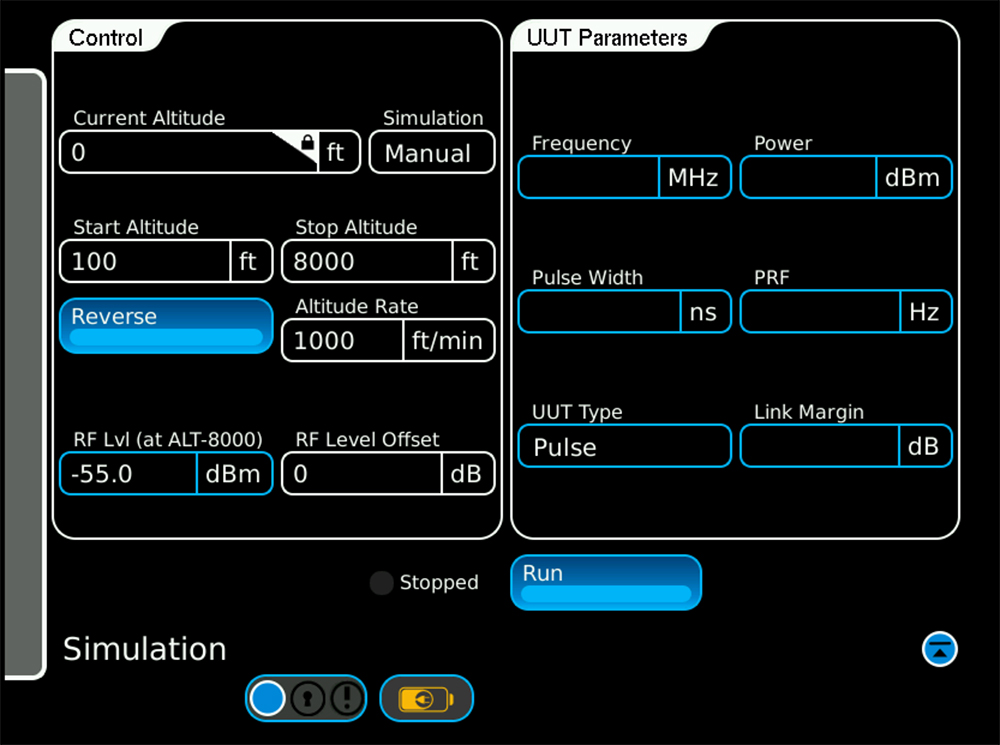

一般用戶界面是基於Windows?的，並提供各種頁面，用於控制測試集和顯示參數測量，包括：TX功率，TX頻率（中心），掃描速率，TX脈衝寬度（脈衝系統）。配置文件“配置文件”頁面允許用戶創建，保存，調用或刪除命名的配置文件。每個輪廓由單獨的腿組成。開始，停止高度和速率可以為每條腿定義。然後，可以執行一個配置文件，以模擬一個完整的著陸方式，包括彈出或起飛和離開。射頻耦合

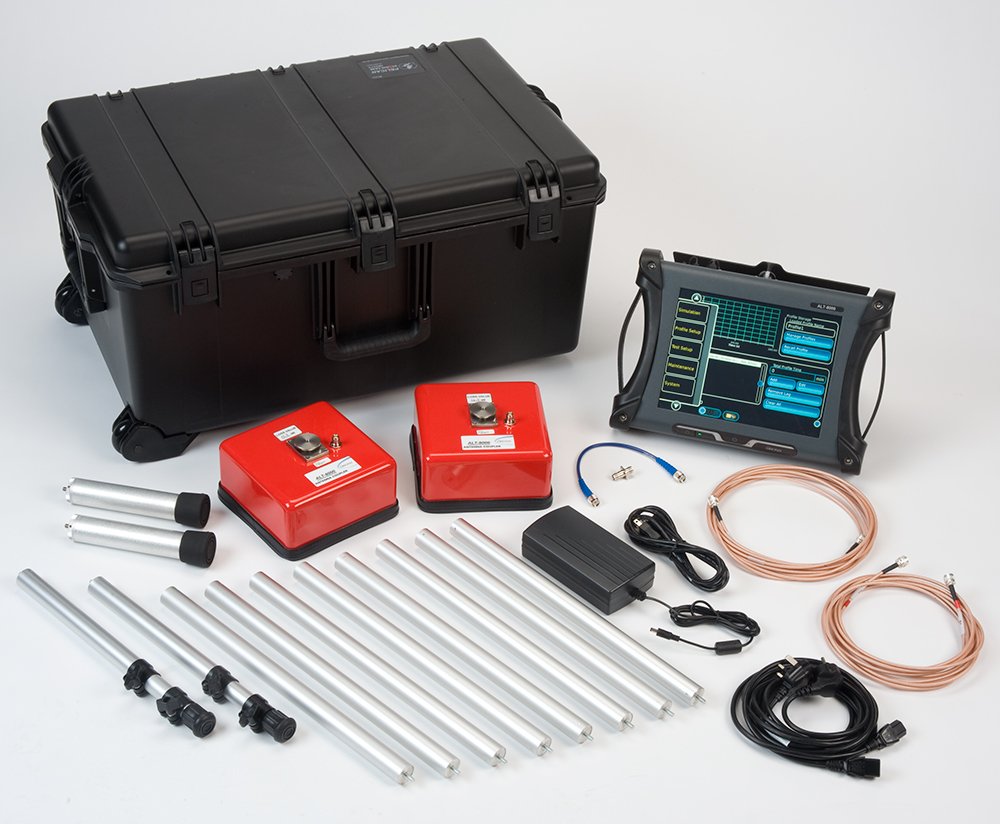

提供的天線耦合器允許無線電高度系統快速驗證，無需訪問即可測試UUT LRU上的端口。RF環路測試驗證TX頻率，功率，掃描速率和RF電平控制提供了測試UUT靈敏度的手段。

設置
設置頁面允許用戶設置系統，用戶和RF連接參數，包括RS-232，AID，RF電纜損耗和高度偏移。

特徵

 ● 測試包括CDF類型的FMCW無線電高度計
 ● 測試脈衝無線電高度計（非脈沖壓縮類型）
 ● 直接連接到UUT T / R或通過天線耦合器安裝系統
 ● 完整的RF環路測試允許識別TX，RX，天線或饋線故障
 ● 多通道操作（通過附加測試儀）
 ● 可編程多腿爬升/下降曲線
 ● 大屏幕觸摸屏，用戶界面簡單
 ● 遙控接口USB / LAN
 ● 輕巧緊湊約10磅。（4.5公斤）
 ● 電池4小時加持續時間


文學

標題	版本/  部件號	日期	連絡我們
軍事測試解決方案（NSN）	第3期 1300BR	2017年6月7日
航空電子快速工作表	問題1  1205FL	2016年11月28日
傳統的停產航空電子產品的產品路線圖		2015年5月6日

技術數據

標題	版本/  部件號	日期	連絡我們
ALT-8000數據表	第4期 1010DS	2016年6月27日
ALT-8000產品規格	問題3	2016年6月27日
ALT-8000西班牙數據表	問題2  1010DS-sp	二〇一五年十月一十三日

軟體

標題	版本/  部件號	日期	連絡我們
ALT-8000 IB軟件版本1.4.1和操作手冊公告	10000023036 AG	2017年6月9日
1.3.2之前的ALT-8000軟件升級	1.3.2	2017年6月4日
ALT-8000軟件升級1.4.1	1.4.1	2017年4月25日
勘誤1.0.0	公元10000022758	2013年12月19日
ALT-8000發射和接收天線耦合器組件	10000022975	2013年12月19日
ALT-8000無線電高度表安裝新版本軟件	10000022976	2013年12月19日
ALT-8000確定安裝的軟件版本		2013年12月19日

手冊

標題	版本/  部件號	日期	連絡我們
ALT-8000無線電高度表飛行路線測試儀操作手冊	問題8	2017年4月25日
ALT-8000 RCI手冊	問題1	2016年4月11日
入門手冊	10000022536  88036	二〇一四年十月十日
